مراقبة درجة الحرارة في عمليات التعقيم في الموقع (SIP): ضمان سلامة المرشحات وموثوقية العملية

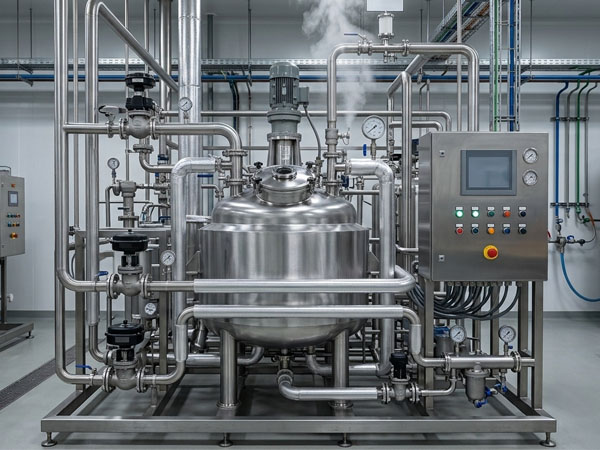

تُعد عملية التعقيم في الموقع (SIP) التقنية القياسية المعتمدة في خطوط إنتاج المستحضرات الصيدلانية المعقمة، حيث تتيح تعقيم النظام بالكامل دون الحاجة إلى تفكيك المعدات؛ ومع ذلك، فإن الاعتماد على البخار عالي الضغط يفرض تحديات تشغيلية كبيرة. فبينما يقضي البخار بفعالية على الملوثات الميكروبية تلبيةً لمعايير التعقيم، فإن الحرارة والضغط الشديدين المتولدين أثناء العملية يُعدان السبب الرئيسي لفقدان سلامة المرشحات المعقمة (سواء الكارهة للماء أو المحبة له). وبالنسبة لفرق التصنيع، تكمن الأولوية في تحقيق التوازن بين الامتثال الكامل للوائح التعقيم وحماية المرشحات -التي تُعد أصولاً مكلفة-؛ ويعتمد هذا التوازن على فهم دقيق لحدود تحمل مواد المرشح، مقترناً بمراقبة دقيقة لدرجة الحرارة طوال كل دورة من دورات التعقيم (SIP).

الحساسية الحرارية والميكانيكية للمرشحات المعقمة

أثناء دورة التعقيم (SIP) المعتادة، تتعرض المرشحات لظروف قاسية (تتراوح عادةً بين 121 و135 درجة مئوية أو أعلى). وتُظهر البوليمرات الهيكلية لخراطيش الترشيح نقاط ضعف فيزيائية واضحة عند درجات الحرارة هذه:

تدهور المواد: يؤدي ارتفاع درجة الحرارة إلى إضعاف الاستقرار الميكانيكي لأغشية التهوية (breather membranes) الكارهة للماء والمصنوعة من مادة PTFE، وكذلك أغشية ترشيح المنتج المصنوعة من PVDF وPP. وتبلغ درجة انصهار البولي بروبيلين (PP) -وهي المادة القياسية لهياكل المرشحات وأطر الدعم- حوالي 165 درجة مئوية؛ لذا فإن أي ارتفاع مفاجئ وغير مضبوط في درجة الحرارة ليصل إلى قرابة 145 درجة مئوية قد يؤدي إلى انحناء المرشح أو تشوهه أو الإضرار بسلامته الهيكلية بشكل دائم.

الحساسية تجاه فرق الضغط (Delta P): عند درجة حرارة 135 مئوية، تنخفض بشكل حاد عتبة فرق الضغط الآمن لأي مرشح. فعلى سبيل المثال، يتحمل مرشح PVDF النموذجي فرق ضغط أمامي قدره 350 ملي بار (0.35 بار) فقط، ولا يمكنه تحمل أي ضغط عكسي على الإطلاق. ونظراً لوجود ارتباط وثيق بين ضغط البخار ودرجة حرارته، فإن الارتفاعات الحرارية المفاجئة تؤدي فوراً إلى قفزات في الضغط؛ وهذه القفزات قد تمزق بسهولة طيات المرشح التي تكون قد أصبحت لينة بفعل الحرارة، مما يؤدي إلى تعطل المرشح بشكل غير متوقع في منتصف الدورة.

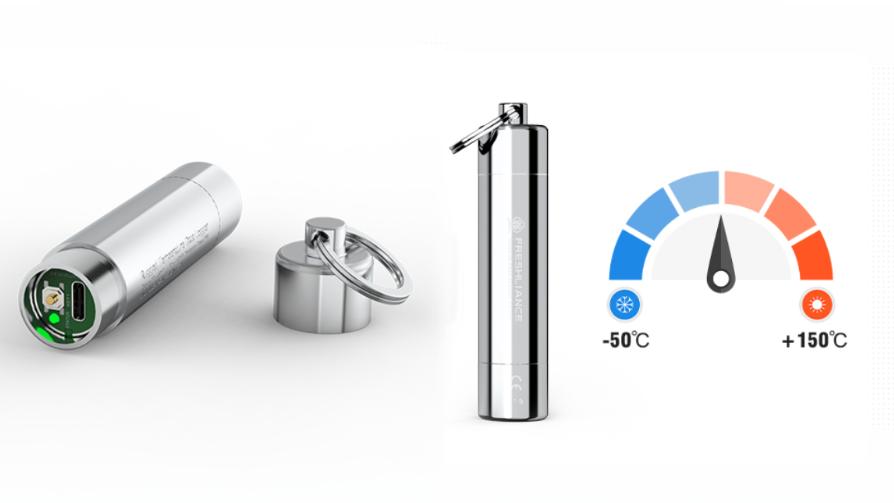

دمج جهاز تسجيل بيانات درجة الحرارة المتين "Freshliance Iron Tag 100" في سير عمل عملية التعقيم (SIP)

تُعد المراقبة الدقيقة لمعايير درجة الحرارة عبر جميع مراحل عملية التعقيم (SIP) أمراً بالغ الأهمية لتجنب تعطل المرشح بشكل كارثي. فالأجهزة القياسية ذات الأغلفة البلاستيكية ليست مصممة لتحمل هذه الظروف القاسية؛ إذ يؤدي التعرض المتكرر لدورات البخار المشبع إلى تشوه الغلاف، وانحراف كبير في قراءات المستشعر، وتعطل الجهاز قبل أوانه. صُمم جهاز تسجيل بيانات درجة الحرارة "Iron Tag 100" من شركة Freshliance خصيصاً لبيئات العمليات الصناعية المدمجة (in-line) التي تعمل تحت ضغط عالٍ، حيث يوفر مراقبة دقيقة للغاية لدرجة الحرارة للمساعدة في منع تلف المرشحات (الفلاتر) الناجم عن الضغط.

1. مرحلة التسخين وإزالة الهواء

تبدأ فرق العمل دورات التعقيم في الموقع (SIP) بضخ البخار داخل خطوط الأنابيب مع إبقاء صمامات التصريف مفتوحة جزئياً، وذلك لطرد الهواء المحيط المحبوس داخل النظام. إذ تؤدي أي جيوب هوائية متبقية إلى إعاقة نفاذ الحرارة، مما يتسبب في تفاوت توزيع درجات الحرارة وتوزيع غير متكافئ لحمل الضغط على أغشية المرشحات؛ وهي أسباب خفية وشائعة لعدم اكتمال التعقيم وتعرض المرشحات للإجهاد. يتميز جهاز "Iron Tag 100" المصنوع من الفولاذ المقاوم للصدأ بنطاق تشغيل واسع يمتد من -50 درجة مئوية إلى 150 درجة مئوية، مع دقة عالية تبلغ ±0.3 درجة مئوية (في النطاق من -40 إلى +100 درجة مئوية) و±0.5 درجة مئوية في نطاقات درجات الحرارة الأخرى. كما يراقب الجهاز بدقة سرعة ارتفاع درجة الحرارة، ويتحقق من توزيع البخار بانتظام عبر الأنابيب، ويمنع بفعالية الصدمات الحرارية الموضعية التي قد تضر بأداء المرشح.

2. مرحلة الحفاظ على التعقيم

بعد استقرار درجات حرارة النظام عند مستويات التعقيم المعتمدة (121.1 درجة مئوية أو 135 درجة مئوية)، تحافظ المنشآت على هذه الدرجة الحرجة لمدة تتراوح بين 20 و30 دقيقة لضمان القضاء التام على الميكروبات. صُنع جهاز "Iron Tag 100" المتين من الفولاذ المقاوم للصدأ (درجة 316 المخصصة للصناعات الغذائية) وزُوّد بحلقات منع تسرب (O-rings) قوية؛ كما يتمتع بمعيار الحماية IP68 الذي يتيح غمره بالكامل في السوائل، ويتحمل التعرض المباشر وطويل الأمد للبخار المشبع عالي الضغط دون التعرض لأضرار هيكلية أو تسرب للرطوبة. وبفضل تصميمه النحيف والمدمج (بقطر 22 مم وطول 100.3 مم)، يمكن تركيبه بمرونة في أقسام الأنابيب الضيقة، والمناطق الميتة (dead legs)، والمساحات القريبة من صمامات التصريف. ويمكن للمشغلين تخصيص فترات تسجيل البيانات لتتراوح من دقيقة واحدة وحتى 24 ساعة، مما يوفر بيانات مستمرة وموثوقة لدرجة الحرارة للحفاظ على ظروف التشغيل ضمن حدود الأمان المسموح بها لهياكل المرشحات.

3. مرحلة التبريد المُتحكم به

بعد انتهاء مرحلة تثبيت التعقيم، يُضخ هواء مضغوط جاف أو نيتروجين لتبريد خطوط المعالجة. تنطوي هذه المرحلة على مخاطر كبيرة لحدوث صدمة عكسية في فرق الضغط (ΔP) نتيجة التكثيف السريع للبخار. يقوم مسجل بيانات درجة الحرارة Iron Tag 100 المصنوع من الفولاذ المقاوم للصدأ، والمُحكم الإغلاق تمامًا ويعمل بشكل مستقل في أنظمة الدائرة المغلقة، بتسجيل بيانات التحول الحراري الكاملة باستمرار أثناء الانتقال من البخار المشبع إلى هواء التبريد المعقم. لا يتطلب تشغيلًا يدويًا في الموقع أو توصيلات خارجية أثناء دورات التعقيم بالتعقيم في الموقع (SIP) النشطة، مما يُزيل مخاطر السلامة المرتبطة بالوصول إلى أنابيب المعالجة الساخنة. يوفر التثبيت الثابت في الموقع بيانات عالية الكثافة لدعم التحقق الدقيق والشامل من صحة العملية بعد انتهاء الدورة.

الخلاصة

يُحقق نظام إدارة الحرارة المُحكم في التعقيم بالتعقيم في الموقع (SIP) توازنًا دقيقًا بين نتائج التعقيم المُتوافقة وحماية أصول المرشحات الحساسة. يُزيل مسجل بيانات درجة الحرارة المتين Iron Tag 100 المصنوع من الفولاذ المقاوم للصدأ من Freshliance نقاط الضعف في مراقبة العملية، ويُولد سجلات بيانات غير قابلة للتلاعب وجاهزة للتدقيق في منشآت صناعة الأدوية. تضمن هذه القدرة المزدوجة الحفاظ على سلامة الهيكل الأساسي للمرشح مع ضمان الامتثال المستمر لممارسات التصنيع الجيدة في كل دورة إنتاج.
